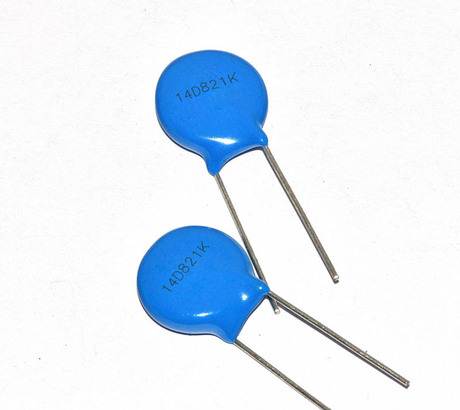

壓敏電阻?5D 7D_電阻器

壓敏電阻是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。常用的壓敏電阻?型號:5D、7D、10D、14D、20D、32D等型號，壓敏電阻還有防暴的功能。

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

壓敏電阻是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。常用的壓敏電阻型號:5D、7D、10D、14D、20D、32D等型號，壓敏電阻還有防暴的功能。

工作原理

當加在壓敏電阻上的電壓低于它的閾值時，流過它的電流極小，它相當于一個阻值無窮大的電阻。也就是說，當加在它上面的電壓低于其閾值時，它相當于一個斷開狀態的開關。

當加在壓敏電阻上的電壓超過它的閾值時，流過它的電流激增，它相當于阻值無窮小的電阻。也就是說，當加在它上面的電壓高于其閾值時，它相當于一個閉合狀態的開關。

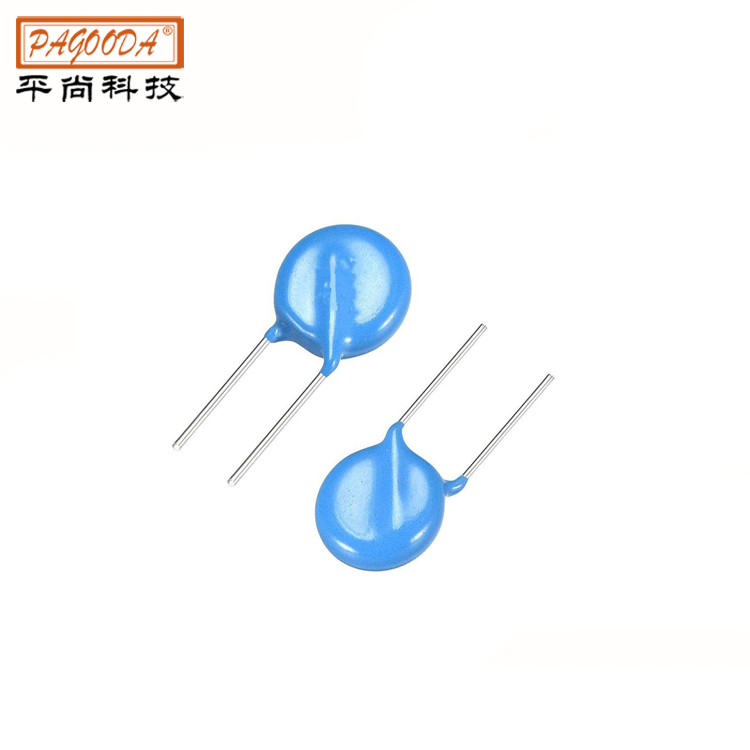

壓敏電阻3

特性優點：

各種直徑尺寸:SMD、5mm、7mm、10mm、14mm、20mm、25mm、32mm、34mm、40mm、53mm；

廣泛的可變電阻電壓范圍:18V-1800V

多種浪涌承受能力:標準、高浪涌、超高浪涌

具備大電流處理和能量吸收的作用

單體通流量可達到70KA甚至更高

反應時間快

低泄露電流

多種引線形式:直、彎和其他特殊引線類型

多種包裝形式:散裝、卷裝包裝、卷包裝

規格參數及舉例：

字母 “M” 表示主稱為敏感電阻器；

字母 “Y” 表示敏感電阻器為壓敏電阻器；

第三部分：用字母表示壓敏電阻器的用途的特征。

第四部分：用數字表示序號，有的在序號的后面還標有標稱電壓、通流容量或電阻體直徑、電壓誤差、標稱電壓等。

例如：

壓敏電阻型號:MYL1-1(防雷用壓敏電阻器) M——敏感電阻器 Y——壓敏電阻器 L——防雷用 1-1——序號

壓敏電阻型號:MY31-270/3(270V/3kA普通壓敏電阻器) M——敏感電阻器 Y——壓敏電阻器 31——序號 270——標稱電壓為270V 3——通流容量為3kA。

應用類型

不同的使用場合，應用壓敏電阻的目的，作用在壓敏電阻上的電壓/電流應并不相同，

因而對壓敏電阻的要求也不相同，注意區分這種差異，對于正確使用是十分重要的。

根據使用目的的不同，可將壓敏電阻區分為兩大類:①保護用壓敏電阻，②電路功能用壓敏電阻。

應用范圍

電源系統

浪涌抑制器

安防系統

電動機保護

汽車電子系統

家用電器

護電路免受過電壓的損害。

壓敏電阻器廣泛地應用在家用電器及其它電子產品中，起過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等作用。

例如:我們家用的彩電的電源電路中就使用了氧化鋅壓敏電阻，這里使用的壓敏電阻壓敏電壓為470V，當瞬態的浪涌電壓zui大值(非有效值)超過470V時，壓敏電阻就是體現他的鉗位特性，把過高的電壓拉低，讓后級電路工作在一個安全的范圍內。
