什么是貼片式薄膜電感器？

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2020-08-25 08:35:57

貼片式薄膜電感器薄膜電感器，薄膜電感器廠家

在貼片式薄膜電感器中，其卷曲的導線圖形是通過濺射鍍膜、真空蒸發鍍膜、電鍍加厚等工藝制作的很薄的金屬膜。貼片式薄膜電感器的優點是精度高,缺點是價格貴,Q值低，電感量小，不能承受大電流。

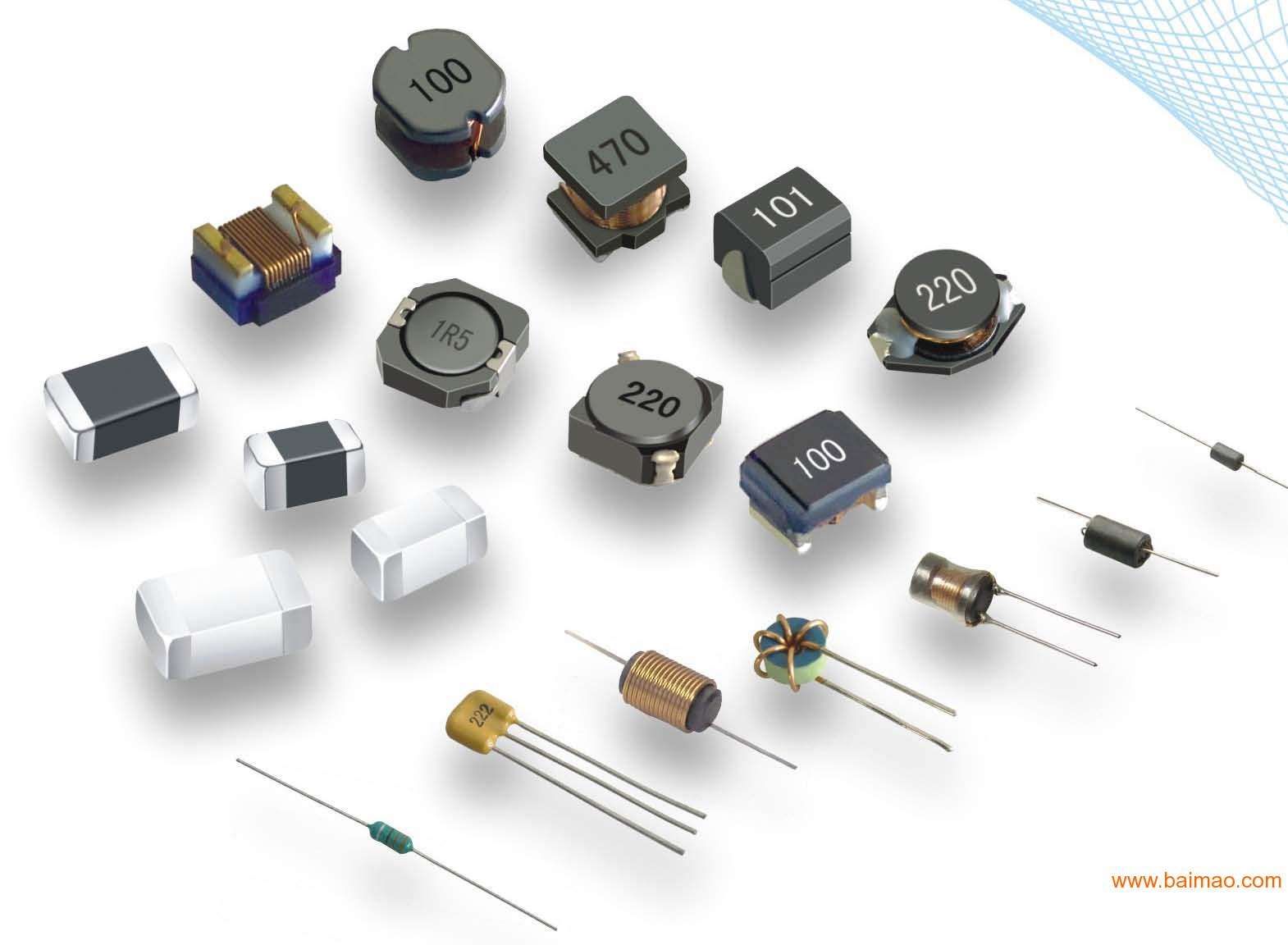

貼片式薄膜電感器

貼片式薄膜電感器可以制作的電感量在60~100nH之間，允許誤差為2%。最近日本村田公司推出了一種用薄膜微處理技術制造的LQP03T系列0603型超高頻貼片式薄膜電感器，可以作為這類電感器的代表之作。村田公司用其自主開發的線圈圖形薄膜微處理技術，使得電感器線圈的圖形可以做得很精細，這為其電感量具有很高精度提供了可靠的保障該系列能夠提供0.6~100nH的電感量范圍，并且在0.6~3. 9nH之間的相鄰電感量間隔中只有0.lnH,3.9~100nH之間的電感量差距是按E24系列。

而其電感量的精度做得很高，例如0.6~3.9nH的貼片電感,其電感量偏差為士0. lnH,4.3~27nH的貼片電感量偏差為±3%。LQP系列是高頻電感線圈的代表，它主要用于手機和微模組件中的射頻電路，主要作用是電路中的阻抗匹配和電源線的高頻扼流。
