智能工廠中光耦在數字輸入模塊(DI)中的替代與選擇

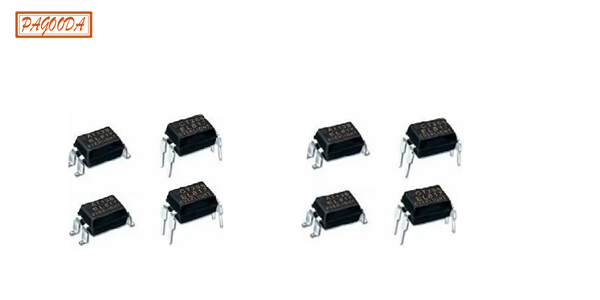

在智能工廠數字化進程中，數字輸入模塊的抗干擾能力和可靠性直接影響整個控制系統的穩定性。平尚科技針對工業現場需求開發的光耦隔離方案，通過優化光電轉換效率和噪聲抑制能力，在1000V/μs的共模噪聲環境下保持穩定的信號傳輸，響應時間控制在0.1ms以?xún)?nèi)，為數字輸入模塊提供可靠的電氣隔離保障。該系列光耦采用新型紅外LED芯片和高效光電晶體管，在-40℃至+85℃溫度范圍內電流傳輸比（CTR）保持在1-200%，隔離耐壓達到5000Vrms，確保在惡劣工業環境下的長期可靠性。

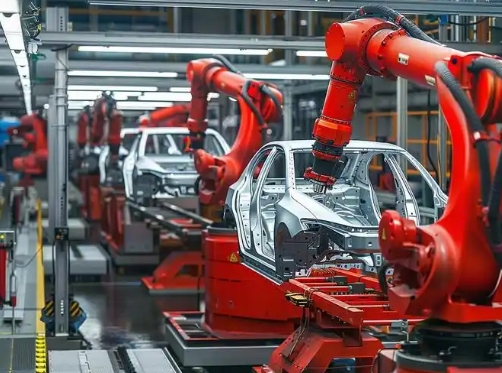

在實際應用中，不同技術路線的隔離方案展現出各自的特點。傳統光耦在24V數字輸入模塊中仍保持成本優勢，但新型數字隔離器在傳輸速率和功耗方面更具優勢。平尚科技的優化方案通過改進芯片結構和驅動電路，將CTR偏差控制在±10%以?xún)?nèi)，相比傳統光耦±30%的偏差，顯著提高了信號的一致性。某汽車生產線采用該光耦后，數字輸入模塊的誤觸發率從每月5次降為零，設備可用性提升至99.95%。

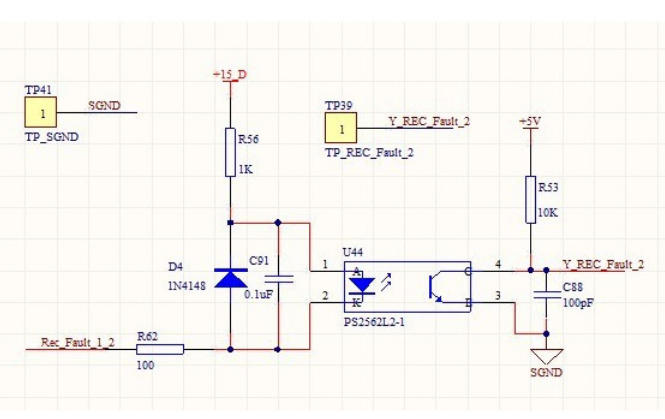

在抗干擾設計方面，平尚科技提出系統級解決方案。在輸入端加入RC濾波網絡，將噪聲抑制能力提升20dB；采用金屬屏蔽外殼，將電磁干擾降低15%；優化內部光學結構，將共模抑制比（CMR）提升至100kV/μs。這些改進雖然使成本增加25%，但將模塊的MTBF提升至20萬小時，完全滿足智能工廠對可靠性的要求。
針對不同的應用場景，平尚科技提供差異化選擇建議。對于普通IO模塊，推薦使用低速光耦（10kbps）；對于高速計數模塊，采用中速光耦（100kbps）；對于運動控制模塊，則建議使用高速光耦（1Mbps）。所有方案都提供詳細的噪聲抑制曲線和布局指南，幫助工程師根據實際需求做出選擇。
制造工藝方面，平尚科技采用自動化封裝技術確保產品一致性，通過老化測試篩選出優質產品。每批光耦都經過高溫高濕測試、溫度循環測試和高壓測試，確保在工業環境下的長期可靠性。同時建立了完善的應用數據庫，為客戶提供準確的設計參考。
隔離技術的選擇關乎系統可靠性。平尚科技通過光耦技術的持續創新和應用優化，為智能工廠數字輸入模塊提供了可靠的隔離解決方案。隨著工業4.0的深入推進，這種注重實用性和可靠性的設計理念將成為工業自動化領域的重要技術導向。
