萬用表測量貼片三極管類型的小技巧

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2020-12-30 11:45:13

貼片三極管貼片三極管報價 貼片三極管銷售

1、測量貼片三極管類型的方法是先把萬用表?yè)艿健皻W姆”檔，(通常用Rx100或Rx1K)進行。

2、用黑表筆接貼片三極管的某一極，再用紅表筆分別去接觸另外兩個電極，直至出現測得的兩個電阻都很小，黑表筆所接的電極是三極管的基極并且三極管為NPN型三極管。當用紅表筆接三極管的某一極，再用黑表筆分別去接觸另外兩個電極，直至出現測的兩個電阻值都很小，紅表筆所接的是基極三極管為PNP型三極管。

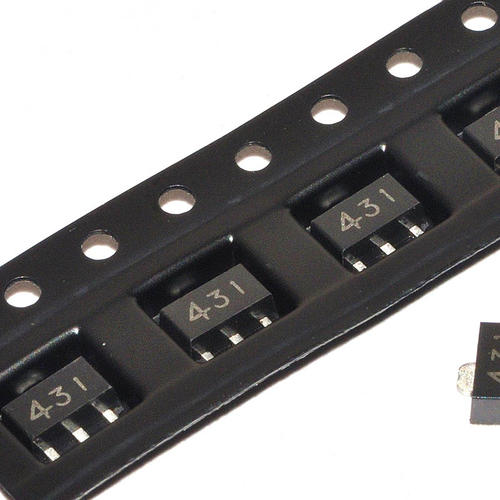

貼片三極管

3、NPN型貼片三極管，確定基極后，假定其余的兩個電極中的一個是集電極，將黑表筆接到此電極，紅表筆接到假設的發射極上。用手指把假設的集電極和基極捏起來看表針指示，并記下來此阻值的讀數。然后再作相反的假設，作同樣的測試并記下此阻值的讀數。比較兩次讀數的大小。讀數小的一次黑表筆所接的那極為發射極E，另一極為集電極C。
