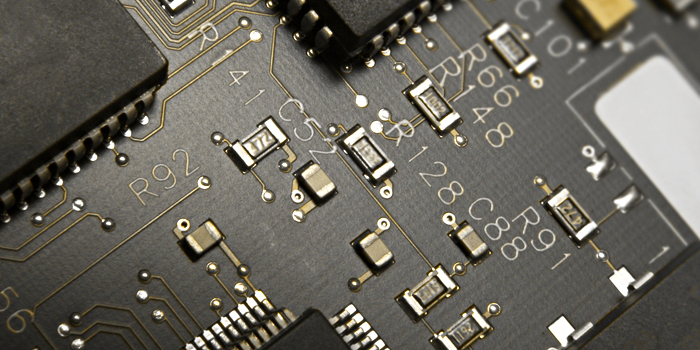

貼片電容概述：全稱：多層（積層、疊層）片式陶瓷電容器，也稱為貼片電容、片容。
片式電容的穩定性及容量精度與其采用的介質材料存在對應關系，主要分為三大類別：
一、是以COG/NPO為I類介質的高頻電容器，其溫度系數為±30ppm/℃，電容量非常穩定，幾乎不隨溫度、電壓和時間的變化而變化，主要應用于 高頻電子線路，如振蕩、計時電路等；其容量精度主要為±5，以及在容量低于10pF時，可選用B檔（±0.1pF）、C檔（±0.25pF）、D檔 （±0.5pF）三種精度。
二、是以X7R為II類介質的中頻電容器，其溫度系數為±15，電容量相對穩定，適用于各種旁路、耦合、濾波電路等，其容量精度主要為K檔（±10）。?特殊情況下，可提供J檔（±5）精度的產品。
三、是以Y5V為II類介質的低頻電容器，其溫度系數為：＋30～－80，電容量受溫度、電壓、時間變化較大，一般只適用于各種濾波電路中。其容量精度主 要為Z檔（＋80～－20），也可選擇±20精度的產品。
貼片電容的命名所包含的參數：
1、尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）
2、材質（COG、X7R、Y5V、Z5U、RH、SH）
3、要求達到的精度（±0.1PF、±0.25PF、±0.5PF、5、10％、20％）
4、電壓 （4V 、6.3V、10V、16V、25V、 50V、 100V、 250V、500V、1000V、2000V、3000V）
5、容量 0PF-47UF
6、端頭的要求 N表示三層電極
7、包裝的要求 T表示編帶包裝，P表示散包裝
