如何測量電路板上貼片電阻的電流？

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2021-09-04 09:21:26

貼片電阻貼片電阻廠家

測試貼片電阻上的電流可以這樣測試：

測試兩端電流的方法。

1、利用萬用表測出此電阻兩端的電壓。再通過色環電阻上的標識或貼片電阻上的數字將電阻阻值讀出。

通過歐姆定律:I=U/R。從而計算出此電阻流過的電流。

2、在貼片電阻的一端串連電流表。通過電流表上的數字既可以讀出電流值。不過這種方式有點費事，需要在斷電的情況下，將電阻的一端焊開，串連電流表就可以了。

3、如果電路是你自己設計的，可以在仿真軟件上進行仿真，就可以查出某個器件的端電壓或電流。

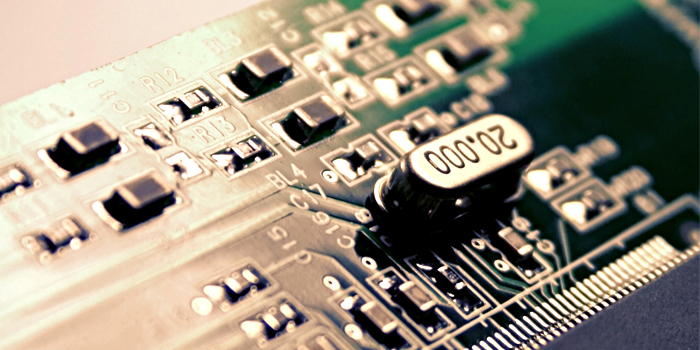

文章配圖12

分析故障的方法：

如果我們的目的就是為了查找故障，可以用萬用表實際測量該電阻兩端的電壓是升高了還是降低了。也可以直接看一下此電阻有沒有發黃或燒黑的跡象。也有的貼片電阻表面無法看出其是否損壞，可以將其一端與其它部位斷開，直接測量此電阻值。如果測得的值為0或無窮大。那么這個電阻肯定壞了，當然也有零歐的電阻。從而判斷好壞。
