CJ431穩壓三極管是比較常見的分立器件，廣泛應用在各種電源電路中，比如說可調穩壓電源，開關電源等等。
給大家分享一件事，有一位工程師呢，在選型的時候沒有仔細看規格書，說是以前一直用TL431 SOT-23型號，沒過多詢問就直接拍了CJ431 SOT-23貼片三端穩壓管替換用，但是在收到貨后發現管腳不兼容，沒法替換。其實CJ431 SOT-23 和TL431 SOT-23雖然用途相似，但是管腳順序還是有所不同的，下面就的給大家介紹下。

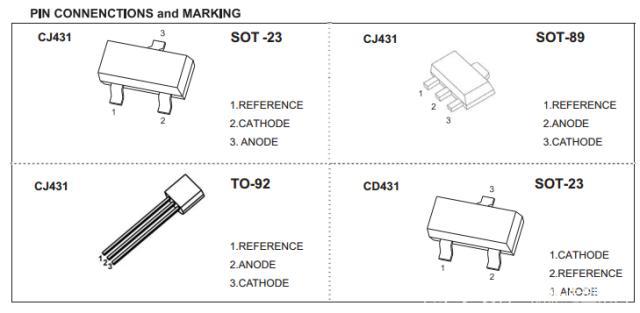

就以CJ431 SOT-23 0.5%為例：如下圖中我們可以看到：
TL431和CD431順序相同，而CJ431和TL432的管腳順序反而是相同的，所以在其他尺寸，精度，基準電壓等客觀因素相同的條件下，真要替換CJ431只能替換TL432。
兩者不僅管腳順序相同，其他參數也大致相同，但是CJ431K SOT23基準電壓為2.470到2.520，而CJ431 SOT23的基準電壓為2.475到2.525。綜上所述，平尚科技告訴您：工程師選型過程中一定要查看規格并且對比各項指標，在選型過程中大家有不懂的，可以在線咨詢，也可以留言哦我司會快速響應您！
