工字電感參數怎么看待
在電子技術的浩瀚星空中，工字電感以其獨特的形態和不可或缺的功能，默默地在眾多電路中發揮著關鍵作用。作為電子元件家族的一員，工字電感不僅在濾波、振蕩、抗干擾等方面展現出色性能，其參數的精準選擇與理解更是決定電路整體表現的重要因素。那么該如何看待工字電感參數呢，今天平尚科技將深入探討工字電感如何正確解讀這些參數，電子工程師和設計者提供一份詳盡的指南。

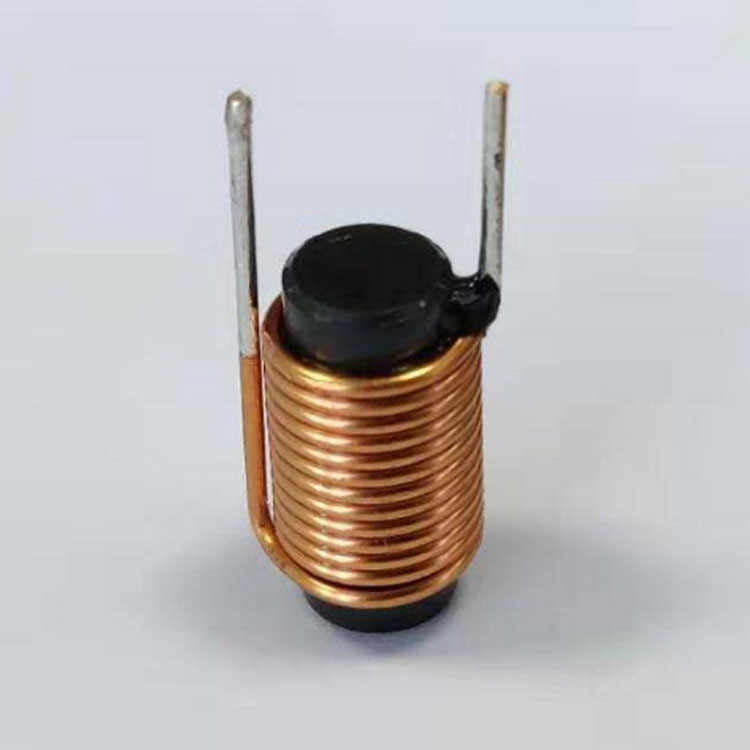

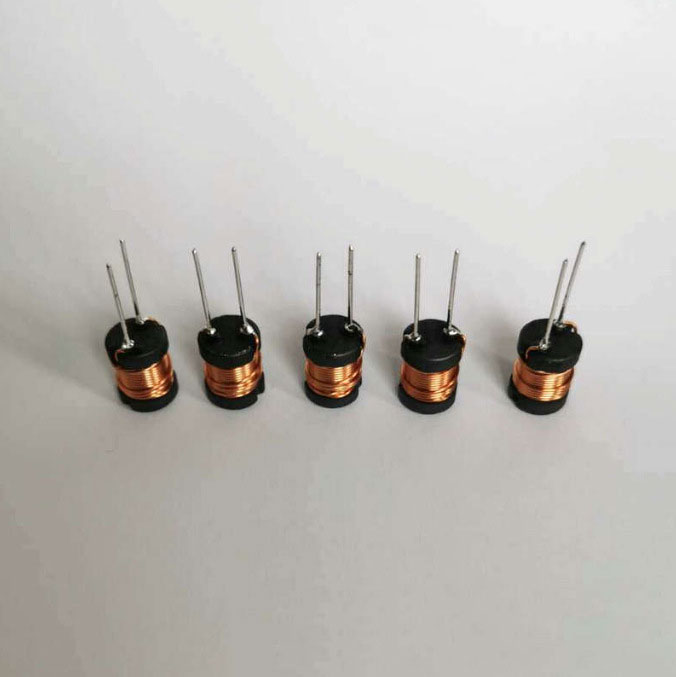

工字電感，顧名思義，其外形類似英文字母“I”，主要由磁芯、線圈及引腳構成。磁芯材質多樣，如鐵氧體、鎳鋅鐵氧體等，直接影響電感的電感值、頻率響應及溫度穩定性。線圈則負責儲存和釋放磁場能量，而引腳則用于與電路板上的其他元件相連。在電路中，工字電感通過阻礙交流電流的變化，起到平滑直流、抑制高頻噪聲等作用，是電源管理、信號處理等系統中的關鍵組件。
工字電感主要電性能參數
電感值范圍：工字電感的電感值通常在1.0uH到100000uH之間。電感值的大小決定了電感在電路中的儲能能力和對交流信號的阻礙作用。
額定電流：額定電流是指工字電感在工作時能夠承受的最大電流。超過這個電流值，電感可能會過熱或損壞。額定電流的選擇應基于電路中的實際工作電流，并留有一定的安全裕量。
額定電壓：雖然在一些資料中未明確提及額定電壓作為常規參數，但實際應用中仍需注意電感所能承受的最大電壓值，以確保電路的安全運行。
自共振頻率：自共振頻率是電感的一個重要參數，它決定了電感在高頻電路中的性能。較高的自共振頻率意味著電感在更高頻率下仍能保持良好的性能。
直流電阻（DCR）：直流電阻是電流通過電感線圈時產生的電阻，它會影響電感的效率，尤其是在高頻和高電流應用中。低DCR有助于減少能量損耗，提高整體效率。
工作溫度范圍：電感的工作溫度范圍定義了其在不喪失性能的前提下能安全工作的溫度區間。選擇符合應用環境溫度的電感，是確保電路可靠性的基礎。
那么如何正確選擇與解讀工字電感參數呢?以下是相關內容：
1.明確應用需求：根據電路設計目標，如濾波效果、功率處理能力、頻率響應等，確定所需電感值、額定電流等關鍵參數。
2.查閱數據手冊：制造商提供的數據手冊是了解電感詳細規格和性能特性的最佳來源。仔細研究手冊中的圖表和數據，有助于精確匹配最合適的電感型號。
3.實驗驗證：在條件允許的情況下，通過實驗測試驗證所選電感的實際表現，特別是自共振頻率、效率等關鍵指標，確保滿足設計要求。
4.考慮成本與可采購性：在滿足性能要求的前提下，綜合考慮電感的價格、供貨穩定性等因素，做出經濟合理的選擇。
總結來說，工字電感雖小，卻在電子電路中扮演著舉足輕重的角色。正確理解和選擇其參數，不僅能夠提升電路的性能和穩定性，還能有效控制成本，優化整體設計。隨著電子技術的不斷進步，工字電感的設計和應用也將持續進化，為更多創新應用提供堅實的基礎。作為電子工程師，掌握工字電感的知識，無疑是在電子設計領域邁出的堅實一步。
