在智能駕駛的毫米波雷達系統中，驅動電路的響應速度直接影響目標檢測的實時性與精度。傳統雷達驅動電路因貼片電阻的寄生參數與二三極管的開關延遲，難以滿足L4級自動駕駛對微秒級信號響應的需求。東莞市平尚電子科技有限公司（平尚科技）基于AEC-Q200車規認證標準，開發了貼片電阻與二三極管的協同優化方案，通過動態阻抗匹配與低損耗設計，系統性解決雷達驅動電路的響應延遲與能效失衡難題。

雷達驅動電路的響應瓶頸與平尚技術路徑

雷達驅動電路需在高壓脈沖（如100V/10A）下快速切換，其核心挑戰在于：

1. 寄生參數限制：貼片電阻的寄生電感（>1nH）與電容（>0.1pF）導致信號上升沿延遲；

2. 開關損耗累積：快恢復二極管的反向恢復時間（trr>50ns）引發額外功耗；

3. 溫漂效應：高溫下電阻阻值漂移（±100ppm/℃）影響電路穩定性。

平尚科技的協同設計聚焦低寄生參數電阻與超快開關二極管：

• 納米薄膜貼片電阻：采用濺射工藝制備鎳鉻合金薄膜，寄生電感壓縮至0.2nH，電容降至0.05pF，信號上升時間縮短至2ns；

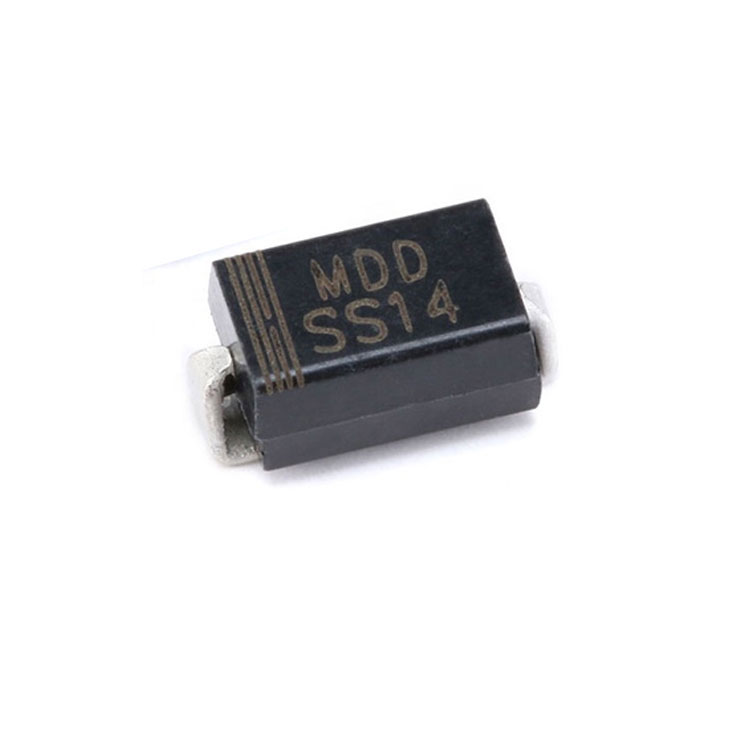

• 碳化硅（SiC）肖特基二極管：反向恢復時間trr<5ns，開關損耗降低60%，適配100kHz以上高頻脈沖場景；

• 動態溫漂補償：通過內置溫度傳感器實時調整電阻網絡參數，全溫區（-40℃~150℃）阻值波動率<±0.05%。

某L3級自動駕駛平臺的實測數據顯示，平尚方案使雷達驅動電路的響應時間從150ns壓縮至30ns，功耗降低40%，目標檢測幀率提升至120Hz。

車規級認證與可靠性驗證

平尚科技的貼片電阻與二三極管通過AEC-Q200認證的全維度測試：

• 高頻脈沖耐受：在100V/10A脈沖下連續工作10萬次，電阻阻值漂移<±0.1%，二極管反向漏電流<1μA；

• 機械振動耦合：20G隨機振動與高頻開關疊加測試，焊點失效概率<0.001%；

• 濕熱抗老化：85℃/85%RH環境下1000小時測試，電阻噪聲功率增加量<3%。

其全自動化產線采用激光修調與AI光學檢測技術，確保貼片電阻阻值公差±0.02%、二極管開關一致性99.99%，缺陷率低于5ppm。

客戶解決方案：從設計到量產的協同優化

平尚科技為車企提供三級響應優化支持：

• 電路拓撲重構：采用貼片電阻（0402封裝，0.1Ω±1%）與SiC二極管（SMA封裝）構建低損耗限流網絡，將驅動電流峰值誤差從±5%壓縮至±0.5%；

• PCB布局優化：電阻與二極管以星型拓撲布局，減少走線電感，信號延遲降低50%；

• 智能驅動算法：集成MCU動態調節電阻分壓比與二極管偏置電壓，適配不同雷達工作模式（如遠距掃描/近距追蹤）。

某新能源車企的4D成像雷達項目采用該方案后，其驅動模塊在ISO 16750-4測試中的響應穩定性達99.8%，誤碼率趨近于零。

行業應用與數據驗證

平尚科技的協同方案已批量應用于多款量產車型：

• L4級Robotaxi：前向雷達驅動電路搭載平尚器件后，-40℃冷啟動下的響應時間從200ns降至45ns，功耗降低35%；

• 旗艦電動車型：在高溫（125℃）滿負載工況下，電阻-二極管網絡溫漂補償使信號鏈線性度提升至99.5%，通過ASIL-B功能安全認證。

未來趨勢：集成化與智能化升級

平尚科技正研發智能驅動模組，將貼片電阻、二極管與驅動IC封裝于單一SIP（系統級封裝）內，體積縮減50%，響應時間進一步壓縮至10ns。同時，引入AI驅動的自適應控制算法，通過歷史數據學習負載變化規律，預判最佳開關時機。例如，在雷達切換探測模式時，模組可提前5μs調整電阻阻值，實現“零延遲”響應。
