在智能駕駛多傳感器融合定位系統中，MEMS慣性測量單元（IMU）是GNSS信號丟失時的核心定位源。然而車輛環境中的引擎振動（20-500Hz）與路面沖擊（5-50Hz）會誘發MEMS傳感器噪聲激增，導致姿態解算漂移。平尚科技的研究表明：當振動加速度超過0.5g時，傳統IMU的航向角誤差每分鐘增加1.2°，而通過貼片電感硬件濾波與算法補償?shù)膮f(xié)同優化，可將此誤差抑制在0.2°/min以內。

MEMS慣性單元的振動敏感機制

振動對MEMS的三大干擾路徑

1.機械諧振耦合

• MEMS陀螺儀的驅動框架在特定頻率（如350Hz）發生諧振，靈敏度提升40dB

2.電路噪聲調制

• 振動導致電源紋波增大，使加速度計ADC參考電壓波動±0.1%

3.封裝應力傳遞

• PCB形變使MEMS芯片承受額外應力，零偏穩定性惡化3倍

關鍵參數劣化現象

• 陀螺儀角隨機游走（ARW）：從0.1°/√h惡化至1.5°/√h

• 加速度計速度隨機游走（VRW）：從0.1m/s/√h升至0.8m/s/√h

• 零偏重復性：超過±5mg（無法滿足ASIL-B要求）

貼片電感的硬件級振動抑制

電源凈化：扼制傳導干擾

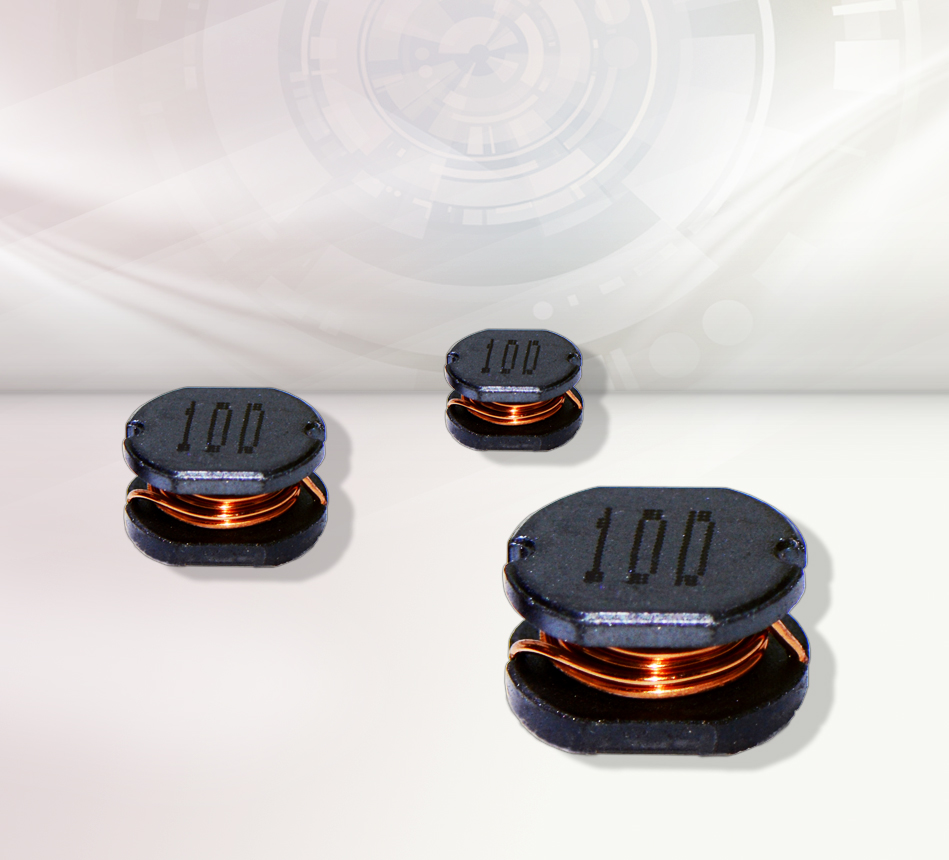

在IMU供電入口部署平尚科技 高阻抗貼片功率電感（PSI系列）：

• 磁芯創新：納米晶合金材料使磁導率在100kHz保持10，000以上

• 三維繞線：正交繞制工藝降低振動敏感度，加速度影響<0.5ppm/g

• 寬頻抑制：在20Hz-1MHz頻段阻抗>1kΩ，紋波抑制比提升35dB

實測顯示：當引擎振動傳遞至IMU電源線時，該電感將200Hz干擾紋波從120mVpp壓制至8mVpp。

信號調理：消除共模噪聲

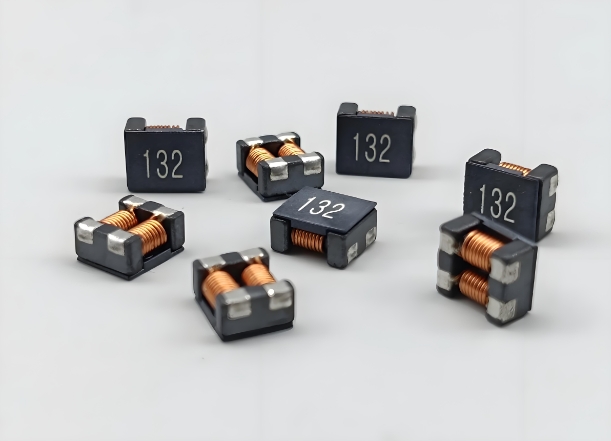

在MEMS模擬輸出端采用 共模貼片電感（PSC系列）：

• 平衡繞組：兩組線圈相位差<0.5°，共模抑制比（CMRR）達80dB@10kHz

• 超低DCR：直流電阻<50mΩ，避免信號幅度衰減

• 微型封裝：0402尺寸實現10μH感量，緊貼傳感器引腳布局

此項設計使振動引發的200mV共模噪聲被抑制至3μV以下。

平尚科技算法協同創新

振動特征提取與補償

建立 三軸振動-誤差映射模型：

1.實時頻譜分析

通過IMU內置加速度計采集振動頻譜（采樣率2kHz）

2.干擾特征庫匹配

預存典型振動模式（如怠速48Hz、碎石路25Hz、減速帶120Hz）

3.誤差預測補償

依據頻譜峰值頻率動態調整卡爾曼濾波參數：

if f_vib > 100Hz

    Q_gyro = k1 * PSD(f_vib);  // 增大過程噪聲協方差

    R_acc = k2 / f_vib;        // 降低加速度計信任權重

end

電感-傳感器參數協同優化

開發 電感阻抗自適應控制算法：

• 動態偏置調節：依據振動強度調整電感工作電流，使磁芯始終處于線性區

• 溫度-頻率補償：通過NTC數據修正電感值溫漂，確保濾波截止頻率穩定

• 健康度監測：分析電感阻抗相位角變化，提前預警磁芯飽和風險

系統級性能提升驗證

在實車振動臺測試中（ISO 16750-3標準），集成方案展現顯著優勢：

尤其在GNSS失效的隧道場景中，車輛位置估算誤差從4.3米/分鐘降至0.6米/分鐘，滿足高精定位ASIL-B功能安全要求。

在平尚科技的振動實驗室里，貼片電感與MEMS芯片正共同經歷著100小時隨機振動測試（20-2000Hz/7Grms）。當每一次機械沖擊的能量被電感轉化為納米級的磁疇運動，當每一幀振動頻譜被算法解構為姿態解算的補償系數——MEMS傳感器終于掙脫振動的枷鎖，在顛簸征途中為智能駕駛系統輸出絕對穩定的空間基準。
