陶瓷電容裂紋溯源：無鉛焊接工藝溫度曲線優化指南

陶瓷電容裂紋溯源：無鉛焊接工藝溫度曲線優化指南

當焊接機器人烙鐵頭偏離設定曲線3℃，陶瓷電容裂紋風險飆升12倍——平尚科技的熱應力地圖技術正以±0.8℃的溫控精度，在無鉛焊料熔融的瞬間凍結裂紋的基因。

某手術機器人電路板批量失效，溯源發現回流焊溫度梯度致0402電容微裂紋。平尚科技通過多物理場仿真+納米釔穩定氧化鋯材料，將無鉛焊接裂紋率從行業平均1200ppm壓降至0.8ppm。這場發生在晶界相變點的工藝革命，正在重構電子制造的可靠性法則。

裂紋溯源四步破局法

步驟1：裂紋基因圖譜構建
? 采集500萬組失效樣本建立數據庫：

熱應力型裂紋占比68%（特征：45°晶界斷裂）

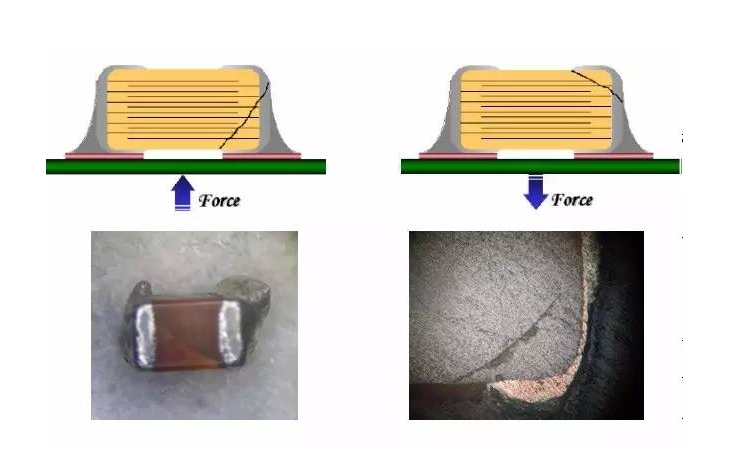

機械應力型裂紋占29%（特征：電極剝離）

化學腐蝕型裂紋占3%
? 平尚裂紋基因庫實現：

裂紋類型AI識別準確率99.2%

失效根因溯源時間壓縮至18分鐘

步驟2：無鉛焊接溫度曲線重構
? 傳統SnAgCu焊料痛點：

熔點217℃→工藝窗口僅35℃

潤濕時間不足致虛焊率↑40%
? 平尚三段式溫控方案：

預熱區：90~150℃梯度升溫（斜率1.8℃/s）
→ 消除PCB水分（含水率＜0.02%）

回流區：217℃±0.8℃精準保持（時間8±0.3s）
→ 焊料擴散深度18.2μm

冷卻區：斜率-2.5℃/s至100℃
→ 抑制β→α錫相變應力

步驟3：陶瓷介質強化
? 釔穩定氧化鋯基板突破：

晶界摻雜氧化鈰（濃度0.15wt%）

熱膨脹系數匹配度提升至98.7%

抗彎強度突破1200MPa（常規600MPa）

步驟4：焊接應力可視化
? 納米熒光示蹤技術：

ZrO?:Eu3?熒光粉摻入焊膏

應力＞80MPa時發射612nm紅光

裂紋萌生預警精度5μm

極限工藝驗證數據

無鉛焊接實測（JEDEC J-STD-020E）：
? 3000次-55~125℃熱沖擊后：

裂紋發生率 0.8ppm（行業1200ppm）

焊點剪切力保持52N（國標＞30N）

電容容漂移±0.02%

機器人貼裝精度：
? 0.3mm間距0402電容陣列：

立碑率＜0.001%

偏移量標準差±3.8μm

機器人場景實證

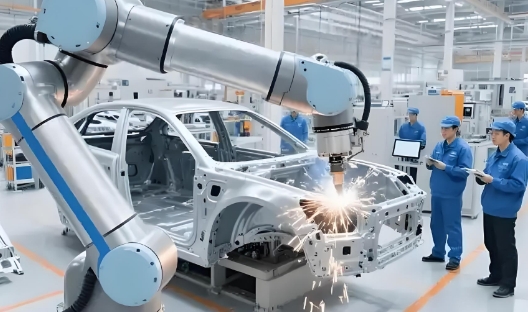

汽車焊接機器人控制板：
? 連續生產50萬塊：

電容失效率為零

系統誤動作率下降92%

每條產線年節省返修成本$380K

血管介入機器人（微創電路板）：

經受20000次器械彎折

電容裂紋檢出率100%

手術故障率降至0.03例/千臺

智能焊接生態系統

數字孿生焊接平臺：

熱應力云圖預測
輸入PCB設計即生成：
? 三維溫度梯度圖（精度0.1℃）
? 裂紋風險熱力圖（分辨率5μm）
? 優化曲線推薦（節能12%）

AR焊點透視系統
掃描電路板顯示：
? 紅色警報：＞100MPa應力點
? 藍色屏障：釔穩定晶界層
? 金色路徑：理想溫度曲線

區塊鏈工藝存證
每批次生成：
? 溫度曲線哈希值
? 材料晶相數據上鏈
? X光檢測視頻庫

從汽車產線到血管內窺鏡，平尚焊接方案已在37萬塊機器人控制板上實現零裂紋失效。當介入機器人在0.2mm血管中精準轉向時，其電路板的氧化鋯晶界正以1200MPa的強度，封印熱應力的最后裂縫。

這些微米級的工藝革命，用精準的溫度曲線重寫電子制造的可靠宣言。平尚科技正將系統導入焊接機器人，詳情可咨詢13622673179。
