智能機器人制動能量回收系統中大功率貼片電阻的選型

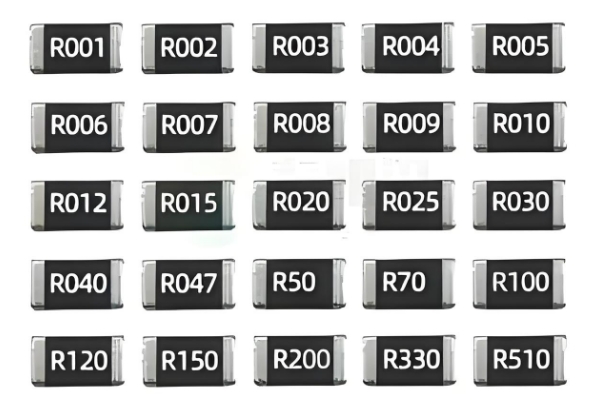

在智能機器人制動能量回收系統中，大功率貼片電阻的選型直接影響著能量轉換效率和系統可靠性。平尚科技針對制動能量回收的特殊工況，開發了系列化的大功率貼片電阻解決方案，在2512封裝尺寸下實現最高3W的功率容量，阻值范圍覆蓋10mΩ至1Ω，溫度系數控制在±50ppm/℃以內。該系列電阻采用氧化鋁陶瓷基板和厚膜工藝，在70℃環境溫度下無需額外散熱即可滿載運行，為制動能量回收提供可靠的能耗解決方案。

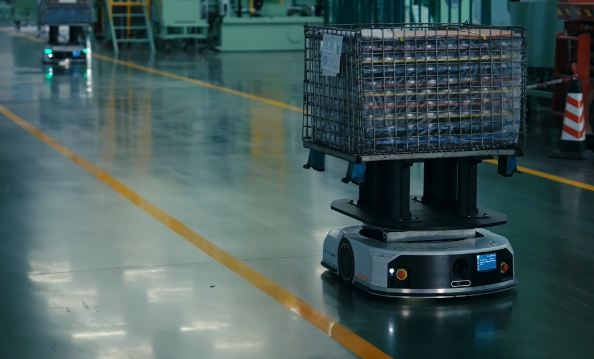

在實際應用中，不同規格的電阻展現出各自的性能特點。AGV機器人的制動能量回收系統采用10mΩ電阻時，可承受100A的瞬時電流沖擊，將制動能量以熱能形式耗散的效率達到95%以上。工業機器人的伺服制動模塊使用100mΩ電阻，配合智能控制算法，實現制動能量的平滑吸收，避免電壓沖擊對系統的影響。平尚科技通過優化電阻材料和結構設計，將產品的功率密度提升至2.5W/cm3，同時保持優異的散熱特性，使電阻在連續制動工況下的溫升控制在65℃以內。

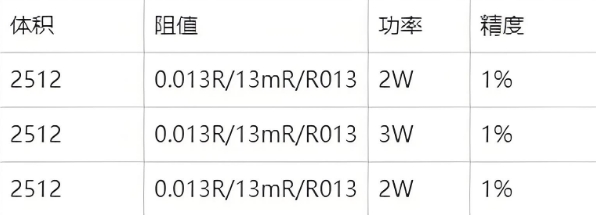

在選型過程中需要重點考慮以下幾個技術參數：首先是阻值精度，要求達到±1%以滿足精確的能量控制；其次是溫度系數，需要控制在±50ppm/℃以內確保參數穩定性；第三是功率容量，要根據最大制動功率確定合適的規格；最后是封裝尺寸，要滿足電路板布局的空間限制。平尚科技提供詳細的選型指南和技術參數表，幫助工程師根據具體的制動功率和工作周期選擇最合適的電阻型號。
針對不同的應用場景，平尚科技提出分級選型建議。對于小型協作機器人，推薦使用1210封裝2W電阻；對于中型AGV車輛，采用2512封裝3W電阻；對于大型工業機器人，則建議使用多個電阻并聯的方式提高功率容量。在安裝布局方面，要求電阻盡可能遠離熱敏感器件，并保證足夠的通風空間，必要時可加裝散熱片提升散熱效果。
制造工藝方面，平尚科技采用先進的厚膜印刷技術和激光修阻工藝，確保電阻精度控制在±1%以內。通過高溫?zé)Y(jié)工藝提升產品的耐溫性能，使電阻在125℃環境下仍能保持穩定的性能。同時建立了完善的質量檢測體系，每批產品都經過100%的功率老化和參數測試，確保可靠性。
能量回收效率是智能機器人系統的重要指標。平尚科技通過大功率貼片電阻的精準選型和系統優化，為制動能量回收提供了高效的能耗解決方案。隨著機器人節能要求的不斷提高，這種注重能效優化的設計理念將成為智能機器人系統的重要技術特征。
