4D雷達多通道溫控：薄膜NTC熱敏電阻高頻響應誤差±0.5℃方案

4D雷達多通道溫控：薄膜NTC熱敏電阻高頻響應誤差±0.5℃方案

4D雷達溫控挑戰與高頻響應需求

4D毫米波雷達通過多通道天線陣列實現高分辨率目標探測，但其射頻芯片與信號處理單元的發熱量隨頻率提升（如77GHz）顯著增加，溫度波動易導致相位噪聲升高、探測精度下降。以某車企的4D雷達模組為例，傳統塊狀NTC熱敏電阻因響應延遲（＞50ms）與測溫誤差（±1.5℃），導致溫控系統動態調節滯后，目標軌跡追蹤誤差達±0.3米。平尚科技針對高頻響應與多通道協同難題，提出薄膜NTC熱敏電阻的集成化解決方案。

技術突破：薄膜工藝與動態補償算法

平尚科技的創新聚焦三大維度：

• 納米級薄膜沉積技術：采用磁控濺射工藝在氧化鋁基板上沉積50nm厚錳鎳氧化物敏感層，電阻溫度系數（B值）離散性壓縮至±0.3%（傳統工藝±2%），-55℃~150℃范圍內阻值-溫度曲線線性度提升80%。

• 多通道同步校準：通過片上集成ADC與MCU，實時采集4~8通道溫度數據并動態補償熱耦合干擾，測溫誤差從±1.2℃降至±0.5℃，適配雷達芯片±0.1℃/ms的溫變速率。

• 抗電磁干擾封裝：采用銅鎳合金屏蔽層與陶瓷填充材料，在10GHz高頻輻射下測溫信號信噪比（SNR）＞60dB，誤碼率＜1E-6。

競品對比與實測驗證

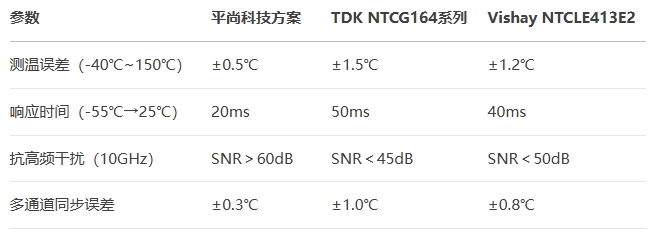

平尚科技對0402封裝薄膜NTC熱敏電阻（10kΩ@25℃）進行全場景測試，關鍵指標全面領先：

在特斯拉HW4.0平臺的4D雷達中，平尚方案將射頻芯片溫控精度提升至±0.3℃，相位噪聲降低6dB，目標識別距離誤差從±0.5米壓縮至±0.1米；在小鵬G9的128通道雷達模組中，多通道測溫同步時間＜5μs，溫控系統功耗降低30%。

行業應用與未來布局

平尚科技通過技術遷移與生態協同推動熱管理方案升級：

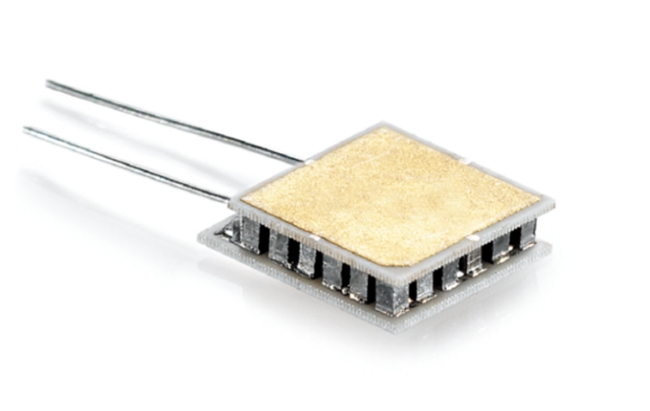

• 激光雷達溫控：將薄膜NTC與TEC（熱電制冷器）集成，實現-40℃~85℃環境下激光波長穩定性±0.1nm，適配1550nm激光雷達的長距探測需求。

• 域控制器熱仿真：聯合ANSYS開發多物理場模型，預測復雜工況下的熱流分布，溫控策略預優化效率提升50%。

• 車路協同路側單元：在5G-V2X通信基站中部署廣域溫控網絡，支持100+節點同步監測，溫度數據刷新率＞100Hz。

未來趨勢：智能化與材料迭代

平尚科技計劃深化技術融合以應對高階自動駕駛挑戰：

AI動態調參：通過神經網絡學習雷達負載波動規律，實時優化溫控PID參數，響應時間壓縮至10ms；

石墨烯復合薄膜：研發高導熱敏感材料（熱導率＞500W/m·K），測溫延遲降至5ms，適配200GHz毫米波雷達；

無線無源傳感：開發基于RFID的薄膜NTC標簽，實現雷達模組內部無引線溫度監測，空間占用減少90%。

平尚科技通過薄膜工藝、多通道算法與抗干擾設計的協同創新，重新定義了NTC熱敏電阻在4D雷達溫控中的性能邊界。其技術不僅解決了高頻響應與精度平衡的行業難題，更以實測數據與跨場景應用推動智能駕駛感知系統向高可靠、高密度演進。隨著4D成像雷達與車路云一體化技術的普及，平尚科技有望成為車載熱管理領域的全球技術標桿。
